Дроссельный затвор межфланцевого типа является одним из наиболее распространенных типов запорной арматуры в промышленных трубопроводах. Сама конструкция дискового затвора вафельного типа относительно невелика. Просто поместите дроссельную заслонку в середину фланцев на двух концах трубопровода и используйте двойные шпильки, чтобы пройти через фланцы трубопровода и пары. Дроссельные затворы с защелкой блокируют жидкую среду в линии. Дисковые затворы межфланцевого типа особенно подходят для мест с ограниченным пространством или небольшим расстоянием между трубами. Когда дроссельная заслонка находится в полностью открытом положении, толщина пластины дроссельной заслонки является единственным сопротивлением, когда среда проходит через корпус клапана, поэтому перепад давления, создаваемый клапаном, очень мал. Небольшой, поэтому он имеет лучшие характеристики управления потоком.
Во-первых, дроссельная заслонка зажимного типа перед инструкцией по установке:
1. Перед началом установки удалите любые посторонние предметы с трубопровода с помощью распылителя воздуха и очистите внутреннюю поверхность трубопровода чистой водой.
2, тщательно проверьте, соответствует ли использование клапана его характеристикам; (температура, давление)
3, проверьте канал клапана и уплотняющую поверхность на наличие мусора и своевременно удалите его;
4. После открытия коробки необходимо вовремя установить клапан. Не ослабляйте крепежные винты или гайки на клапане.
5, дроссельная заслонка зажимного типа должна использовать специальный фланец дроссельной заслонки.
6, электрическая дроссельная заслонка может быть установлена на любой угол трубопровода, для удобства обслуживания не рекомендуется устанавливать в перевернутом положении.
7, фланец дроссельной заслонки должен быть установлен, чтобы убедиться, что поверхность фланца и центр уплотнительной резины, винт затянут равномерно, поверхность уплотнения должна быть полной; если есть неравномерная затяжка винтов, резиновый выступающий застрявший диск или верхняя пластина Live Butterfly протекает на штоке.
Во-вторых, этапы установки дроссельной заслонки зажимного типа:
Правильная установка дроссельной заслонки межфланцевого типа связана со степенью уплотнения дроссельной заслонки, возможностью утечки и другими вопросами, включая безопасность в условиях эксплуатации. Пользователь должен понимать процесс установки.

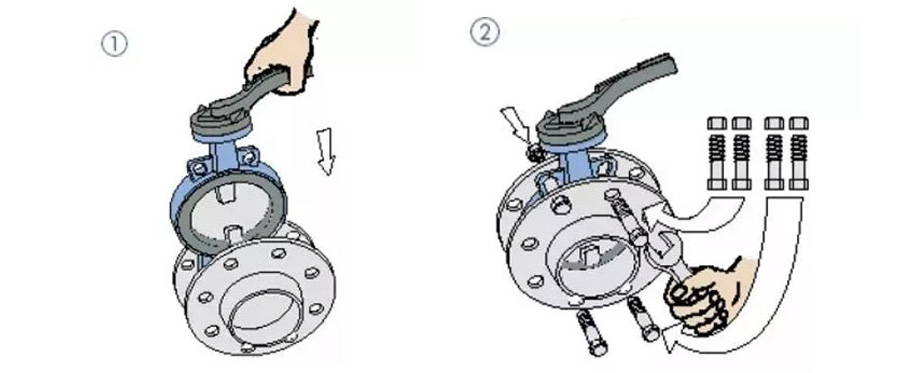

1. Как показано, поместите клапан между двумя предварительно установленными фланцами и обратите внимание на совмещение отверстий под болты.
2. Аккуратно вставьте четыре пары болтов и гаек в отверстие фланца и слегка затяните гайку, чтобы исправить плоскостность поверхности фланца;

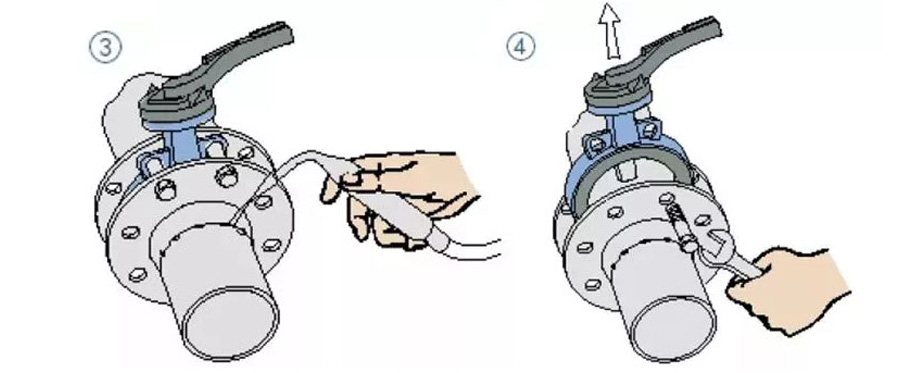

3, использование фланца точечной сварки, закрепленного на трубе;
4, снимите клапан;

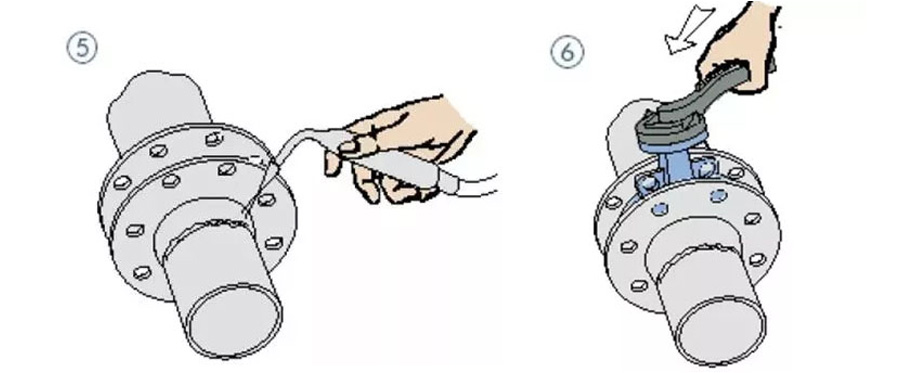

5 фланец полностью приварен и закреплен на трубе;
6. После охлаждения сварного шва установите клапан. Убедитесь, что клапан имеет достаточно места во фланце, чтобы предотвратить повреждение клапана, и чтобы пластина клапана имела определенную степень открытия;

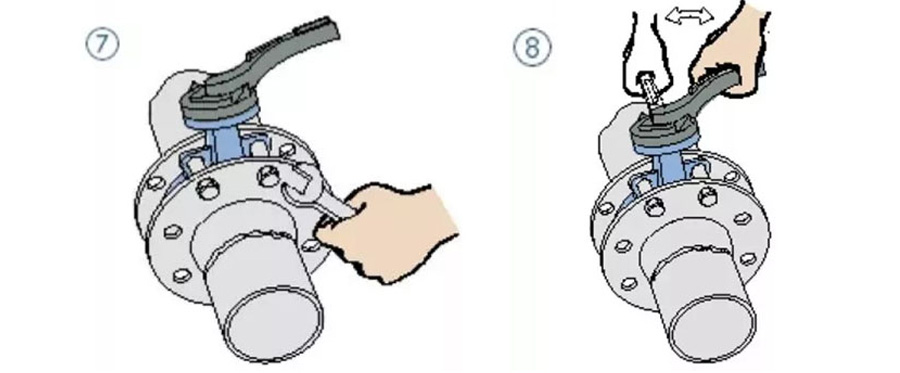

7. Исправьте положение клапана и затяните четыре пары болтов (будьте осторожны, чтобы не перетянуть)
8, откройте клапан, чтобы убедиться, что пластина клапана может свободно открываться и закрываться, а затем приоткройте пластину клапана;

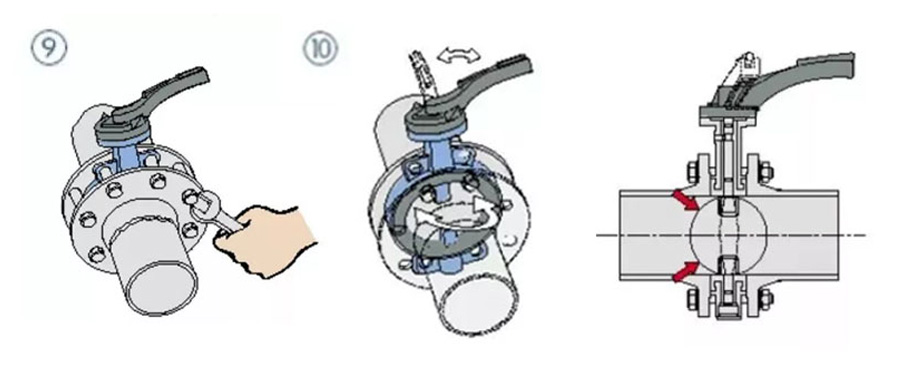

9, перекрестное выравнивание затяните все гайки;
10. Еще раз убедитесь, что клапан можно свободно открывать и закрывать. Примечание. Убедитесь, что пластина клапана не касается трубы.
Установка дискового затвора межфланцевого типа должна быть сначала уложена перед установкой. Помните, что он не может свободно ударяться. После того, как он вытянут на установленную длину при монтаже, проектирование трубопровода в полевых условиях без специального разрешения невозможно. Не стесняйтесь разбирать накладной дроссельный клапан. Это то, что нам нужно знать перед установкой. При этом нам также необходимо знать, что поворотный затвор может быть установлен в любом положении, но после установки поворотного затвора необходимо проложить поворотный затвор по линии и произвести Кронштейн для поворотного затвора. После изготовления кронштейна его используют. Категорически запрещается снимать скобу.
