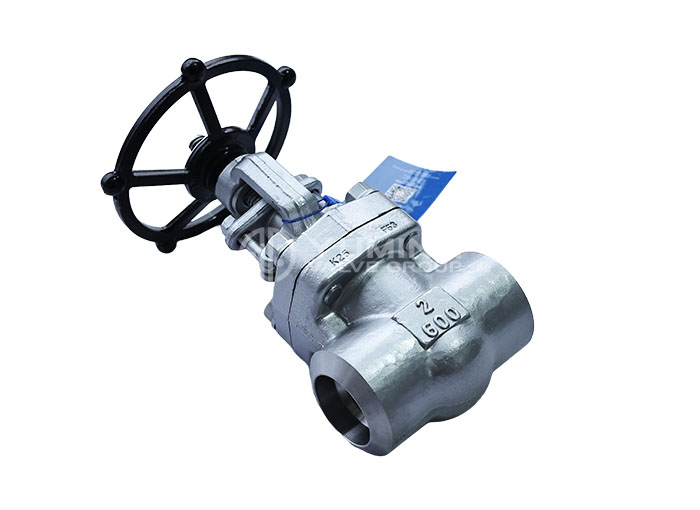

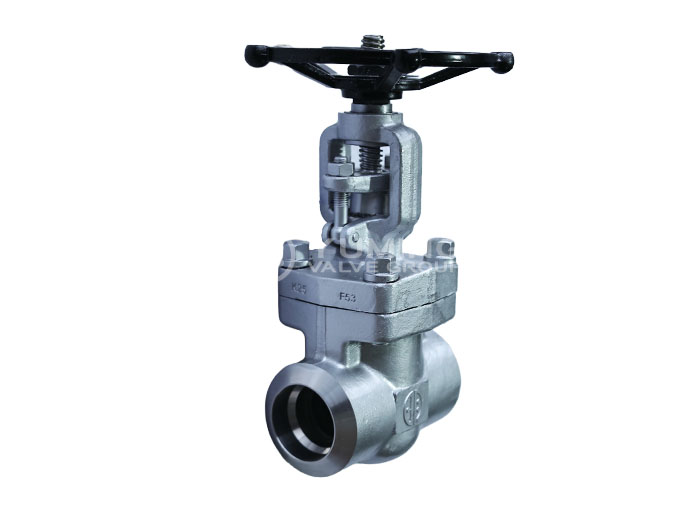

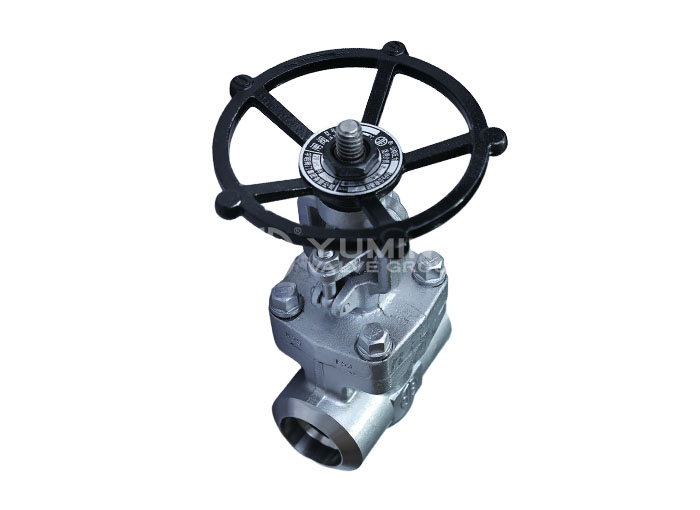

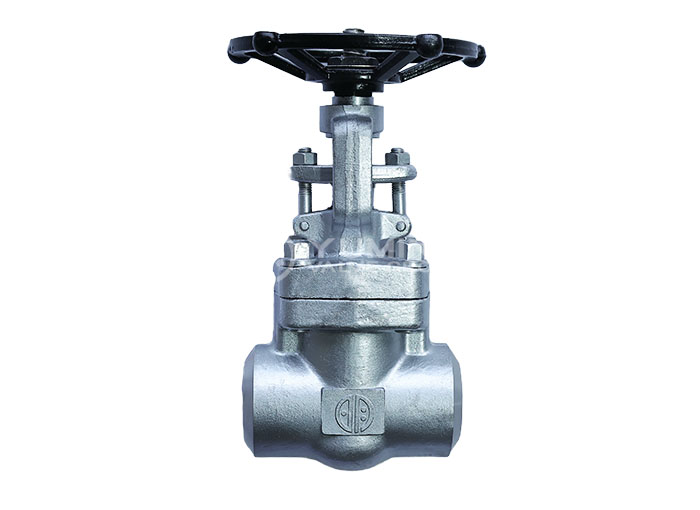

Кованый стальной шаровой клапан API 602

Диапазон размеров 1/2”-2”

Давление: Class150-class2500

Материалы корпуса ASTM F53/F22/F11/F304/F316

Способ подключения Weld/Threaded

Температура: -29°C to 425°C

Стандарты проектирования API 602

Делиться:

ВВЕДЕНИЕ

Стандарты применения
1. Проектирование и изготовление соответствуют стандартам: API 602, BS5352, ANSI B16.34;
2. Соединительные элементы соответствуют:
Размеры сварных соединений соответствуют ANSI B16.11, JB/T17512)
Размеры винтовых соединений соответствуют ANSI B1.20.1, JB/T73063)
Концы, приваренные встык, соответствуют ANSI B16.25, JB/T122244)
Фланцованные концы соответствуют ANSI B16.5, JB79
3. Испытания и контроль соответствуют: API 598, GB/T13927, JB/T9092
4. Конструктивные особенности:
(OS&Y) Болтовое крепление крышки, наружный винт и хомут
(OS&Y) Сварной корпус крышки, наружный винт и хомут
5. Материалы соответствуют ANSI/ASTM
6. Основные Материалы: A105; LF2; F5; F11; F22; 304 (L); 316 (L); F347; F321; F51; Монель; 20-й сплав.

ДАННЫЕ

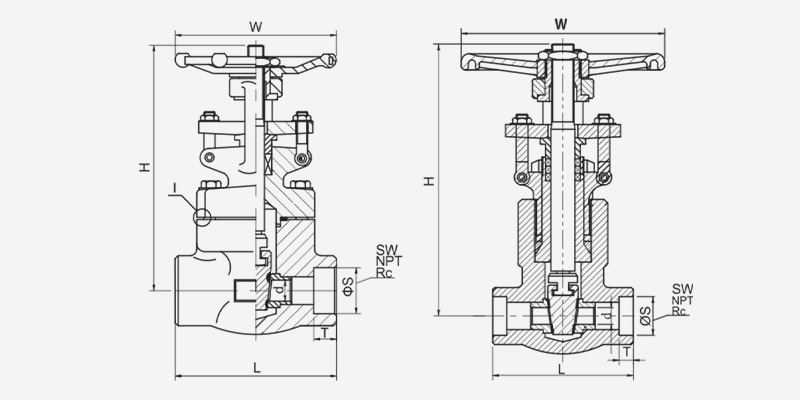

NPS	d	L	H	W	ΦS	T
Class800Lb
1/2"	10.5	79	158	100	Port size SW NPT RC
3/4"	13	92	160	100
1"	18	111	197	125
1 1/4"	24	120	228	160
1 1/2"	29	120	246	160
2"	36.5	140	290	180
Class1500Lb
1/2"	10.5	111	200	125	Port size SW NPT RC
3/4"	13	111	200	125
1"	17.5	120	220	160
1 1/4"	24	120	255	160
1 1/2"	29	140	290	180
2"	36.5	178	316	200
Class2500Lb
1/2"	10.5	186	345	250	Port size SW NPT RC
3/4"	13	186	345	250
1"	17.5	186	345	250
1 1/4"	24	228	460	280
1 1/2"	29	228	460	280
2"	36.5	276	520	280
