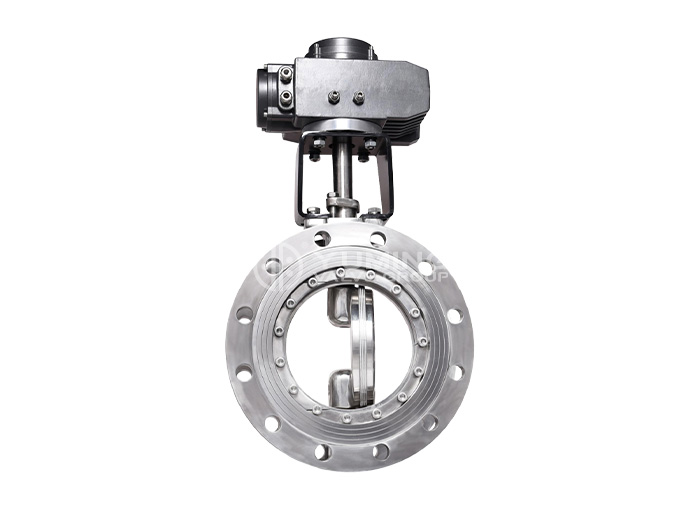

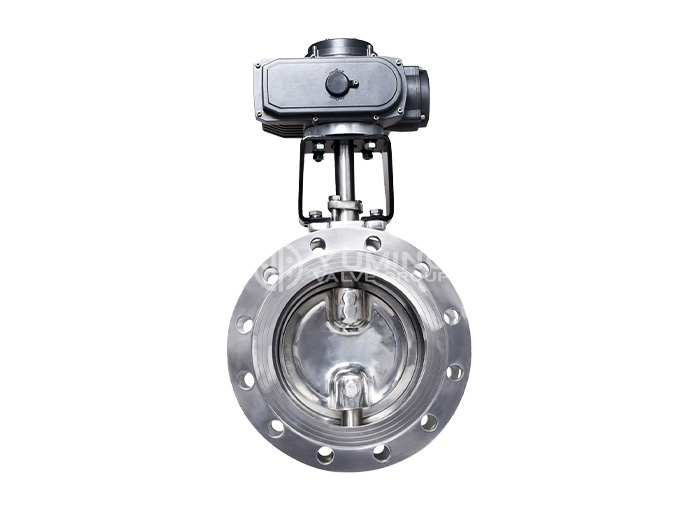

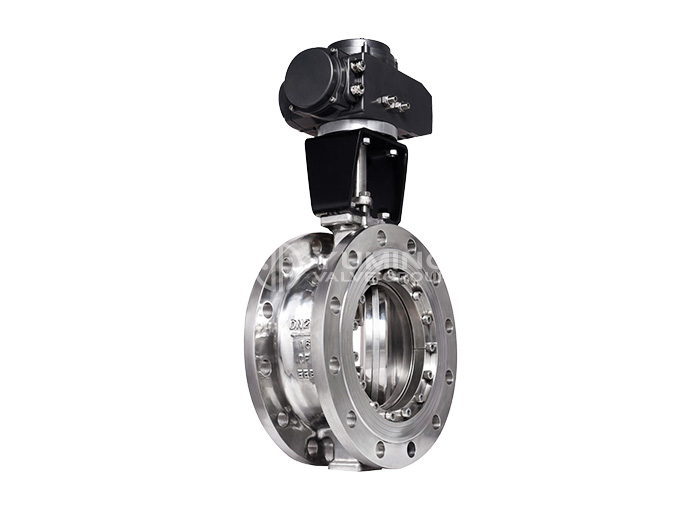

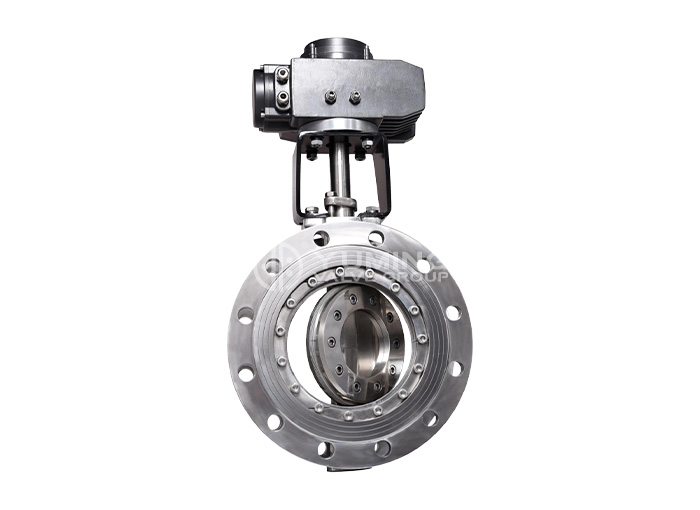

Трехэксцентриковый Дисковый Поворотный Затвор

Обзор
Фланцевый клапан с трехэксцентриковым смещением YUMING может обеспечивать как двустороннюю герметизацию, так и одностороннюю герметизацию в зависимости от требований клиента и условий эксплуатации. Однако, пожалуйста, обратите внимание, что разные типы уплотнений и структуры уплотнений имеют различные диапазоны применения.

• Многослойное уплотнение и металл-металл уплотнение
• Двусторонняя и односторонняя герметизация
• Низкий момент открытия
• Вращение без трения с седлом
• Затяжка моментом
• Наклонная коническая герметизирующая поверхность

Структура
YUMING предлагает два варианта выбора: фиксированное седло и плавающее седло, которые позволяют производить ремонт без снятия клапана с места установки, что сокращает время обслуживания и значительно повышает эффективность. Фиксированное седло применяется для клапанов, где направление потока среды однонаправленное, поэтому герметичность обеспечивается только в одном направлении, и необходимо обратить внимание на направление потока при установке. Хотя седло фиксированное, уплотнение диска все равно может быть снято. Если выбрано плавающее седло, клапан можно устанавливать в любом направлении.

Низкий момент открытия
Для этой серии используется радиальная динамически сбалансированная система уплотнения, оптимизированная конструкция позволяет сбалансировать силы, действующие на входной и выходной патрубки диска, что эффективно снижает момент открытия клапана.

Материал уплотнительного кольца
Уплотнительное кольцо выполнено в виде многослойной конструкции из нержавеющей стали с добавлением графита, углеродного волокна, ПТФЕ и других материалов. По сравнению с материалом из резиновой асбестовой пластины, используемый материал более износостойкий, устойчивый к вымыванию, надежный и пригодный для использования с точки зрения экологии.

Седельное кольцо металлического герметичного бабочкового клапана изготавливается из кованой легированной стали, обладающей преимуществами антикоррозийности, износостойкости, высокой прочности и долговечности при высоких давлении и температуре.

Система живого уплотнения
Часто люди обращают внимание только на внутреннюю утечку на седельной части, но не обращают внимания на проблему внешней утечки, то есть утечку в области уплотнения. Система живого уплотнения с комбинированной структурой обеспечивает, что клапан NSEN удовлетворяет максимальному уровню утечки не более 20 частей на миллион. Это обеспечивает надежность уплотнения и увеличивает период бесперебойной работы уплотнения.

Коробка передач
Ручная коробка передач предлагается в высококачественной и безопасной конструкции, которая сочетает в себе особенности известных брендов коробок передач, и уровень защиты достигает IP 67.

Приложение

Округлые тепловые сети: тепловая электростанция, теплообменная станция, региональный котельный завод, система горячего водоснабжения, паровая трубная система

Нефтепереработка: раствор соли, пар углекислого газа, завод по производству пропилена, система пара, газ пропилена, завод по производству этилена, установка этиленового крекинга, коксовый завод

Атомная электростанция: изоляция контейнмента, система морской водоочистки, система раствора соли, система подводного орошения, изоляция насосов

Тепловая энергетика: охлаждение конденсатора, изоляция насоса и отвода пара, теплообменник, изоляция охлаждения конденсатора, изоляция насоса

Низкая температура: жидкий газ, системы сжиженного природного газа, системы восстановления на нефтяных месторождениях, газификационные заводы и оборудование хранения, системы транспортировки сжиженного природного газа

Целлюлозно-бумажная промышленность: изоляция пара, котельная вода, известь и шлам

Нефтепереработка: изоляция хранилища нефти, клапан подачи воздуха, система десульфурации и обработки отходных газов, факельный газ, изоляция кислотных газов, FCCU

Природный газ
