ВВЕДЕНИЕ

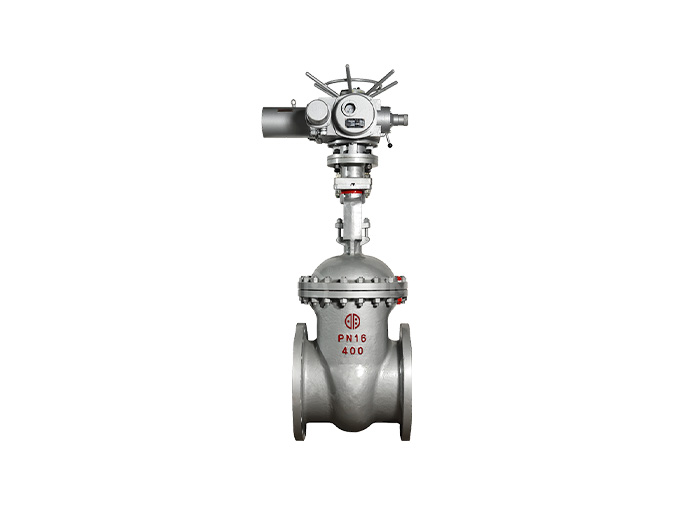

Электрическая стальная задвижка 30с941нж 30лс941нж 30нж941нж представляет собой запорное устройство для трубопроводов, предназначенных для транспортировки технических жидких сред (воды, нефти, газа и масла). Эта задвижка рассчитана на температурный режим до 425 ℃.

Характеристики

Номенклатура	30с941нж 30лс941нж 30нж941нж
Температура рабочей среды, С^о	- 40...+425
Климат. исполнение / Температура внешней среды, С^о	У1 / -40...+40
Тип управления	электропривод
Давление, МПа (кгс/см²)	1,6(16)
Уплотнение в затворе	«металл по металлу»
Герметичность затвора	А по ГОСТ 9544
Рабочая среда	вода, пар, воздух, жидкие нефтепродукты и др. жидкие и газообразные среды, скорость коррозии материалов корпусных деталей в которых не более 0,2мм/год
Направление подачи рабочей среды	двустороннее

Материалы основных деталей

Наименование детали	Материальное исполнение корпусных деталей
	с	лс	нж
	Марка материала
Корпус, крышка	Сталь 25Л ГОСТ977	Сталь 20ГЛ	Сталь 12Х18Н9ТЛ ГОСТ977
		ГОСТ21357
Клин	Сталь 25Л ГОСТ977	Сталь 20ГЛ	Сталь 12Х18Н9ТЛ ГОСТ977
		ГОСТ21357
Шпиндель	Сталь 20Х13 ГОСТ5632	Сталь 12Х18Н10Т
		ГОСТ5632
Уплотнение сальниковое	ТРГ
Прокладка	ТРГ
Наплавка в корпусе и на клине	Тип 20Х13	ЦН-12М

ДАННЫЕ

Т/Ф	PN	DN	D1	D2	D3	L			n	d	H
						тип 1		тип 2			ручное	редуктор/ ЭИМ
						ряд 1 р	ряд 2	тип 2			ручное	редуктор/ ЭИМ
30(с, лс, нж)41нж 30(с, лс, нж)541нж 30(с, лс, нж)941нж	1.6	50	99	160	125	180	-	180	4	18	335	325
		80	132	195	160	210	-	210	4	18	375	435
		100	156	215	180	230	-	230	8	18	420	500
		125	184	245	210	325	-	254	8	18	520	540
		150	211	280	240	280	-	280	8	22	560	674
		200	266	335	295	330	-	330	12	22	700	818
		250	319	405	355	450	-	450	12	26	810	969
		300	370	460	410	500	-	500	12	26	894	1145
		350	429	520	470	550	-	550	16	26	1415	1280
		400	480	580	525	600	-	600	16	30	1600	1450
		500	609	710	650	700	-	700	20	33	-	1662
		600	720	840	770	800	-	800	20	36	-	1810
		700	794	910	840	900	-	900	24	36	-	-
		800	901	1020	950	1000	-	1000	24	39	-	-
		900	1005	1120	1050	1100	-	1100	28	39	-	2510
		1000	1112	1255	1170	1200	-	1200	28	42	-	-
		1200	1328	1485	1390	1400	-	1400	32	48	-	-
30(с, лс, нж)64/99нж 30(с, лс, нж)564/599нж 30(с, лс, нж)964/999нж	2.5	50	99	160	125	250	-	250	4	18	440	340
		80	132	195	160	280	-	280	8	18	530	420
		100	156	230	190	300	-	300	8	22	600	430
		150	211	300	250	350	-	350	8	26	790	610
		200	274	360	310	400	-	400	12	26	980	750
		250	330	425	370	450	-	450	12	30	1130	905
		300	389	485	430	500	-	500	16	30	1142	1010
		350	448	550	490	550	-	550	16	33	1280	1115
		400	503	610	550	600	-	600	16	36	-	1300
		500	609	730	660	700	-	700	20	36	-	1585
		600	720	840	770	800	-	800	20	39	-	1865
		700	820	960	875	900	-	900	24	42	-	-
		800	928	1075	990	1000	-	1000	24	48	-	2485
		900	1030	1185	1090	1100	-	1100	28	52	-	2510
		1000	1140	1315	1210	1200	-	1200	28	55	-	-
		1200	1350	1525	1420	1400	-	1400	32	55	-	-
30(с, лс, нж)15нж 30(с, лс, нж)515нж 30(с, лс, нж)915нж	4.0	50	99	160	125	250	216	250	4	18	365	371
		80	132	195	160	310	283	310	8	18	370	455
		100	156	230	190	350	305	350	8	22	500	551
		150	211	300	250	450	403	450	8	26	690	708
		200	284	375	320	550	419	550	12	30	860	858
		250	345	445	385	650	-	650	12	33	1200	1015
		300	409	510	450	750	-	750	16	33	1380	1201
		350	465	570	510	850	-	850	16	36	1415	1308
		400	535	660	585	950	-	950	16	39	1600	1483
		500	615	755	670	1150	-	1150	20	42	-	-
		600	735	890	795	1350	-	1350	20	48	-	-
30(с, лс, нж) 76нж 30(с, лс, нж)576нж 30(с, лс, нж)976нж	6.3	50	102	175	135	250	-	250	8	22	440	371
		80	133	210	170	310	-	310	8	22	530	455
		100	156	250	200	350	-	350	8	26	600	551
		150	212	340	280	450	-	450	8	33	790	718
		200	285	405	345	550	-	550	12	33	980	873
		250	345	470	400	650	-	650	12	39	1130	1050
		300	410	530	460	750	-	750	16	39	1142	1215
		350	465	595	525	850	-	850	16	39	1280	1340
		400	535	670	585	950	-	950	16	45	-	1415
		500	615	800	705	1150	-	1150	20	52	-	-
		600	735	925	820	1350	-	1350	20	55	-	-
