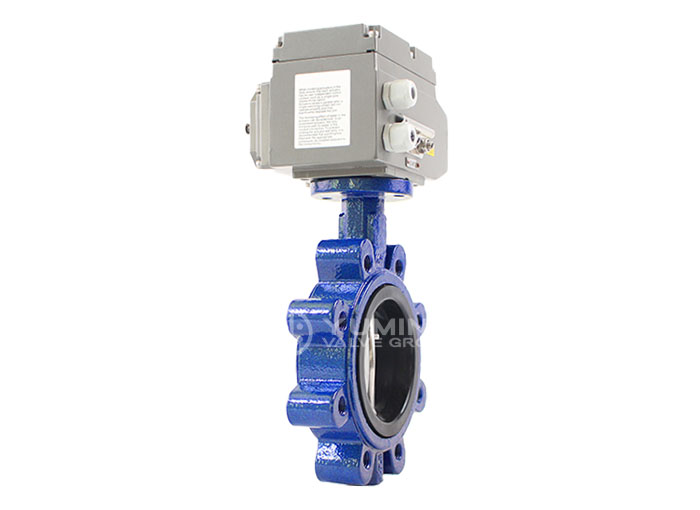

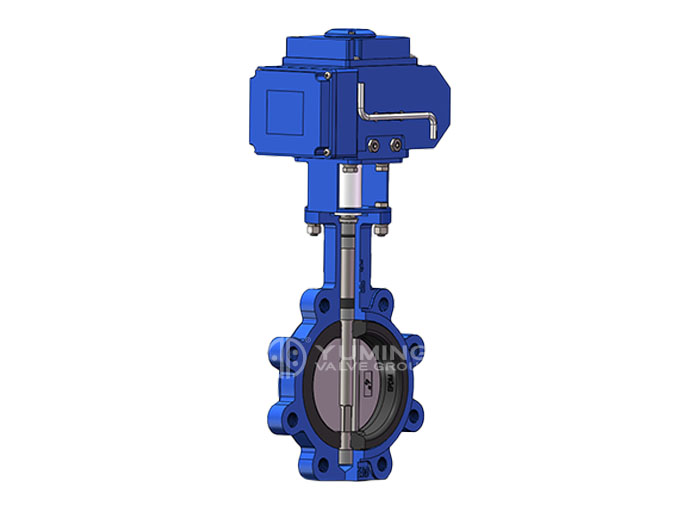

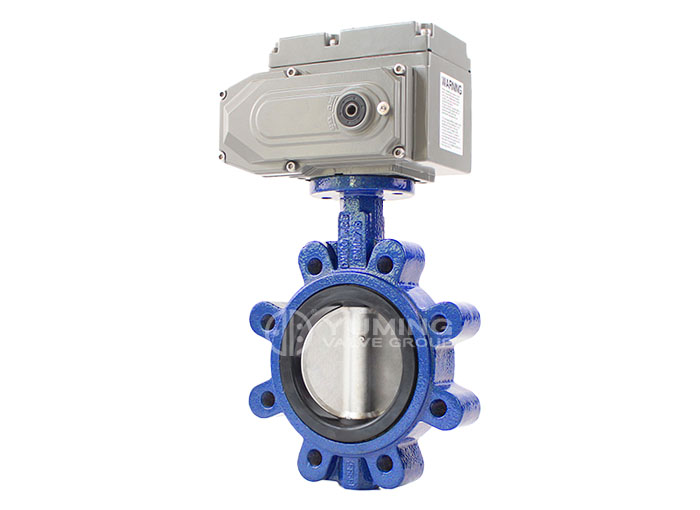

Клапан-бабочка с электрическим приводом

СВЯЗАННЫЕ С

Преимущества продукта
1. Структура проста и компактна, вращение на 90 ° быстро открывается и закрывается, а срок службы длительный.
2、Все продукты могут обеспечить испытание под давлением: все продукты Yuming могут предоставить отчет об испытании под давлением перед отправкой с завода.
3. Высококачественная резина сиденья: содержание резины составляет 50%, а срок службы переключателя составляет более 30000 раз.

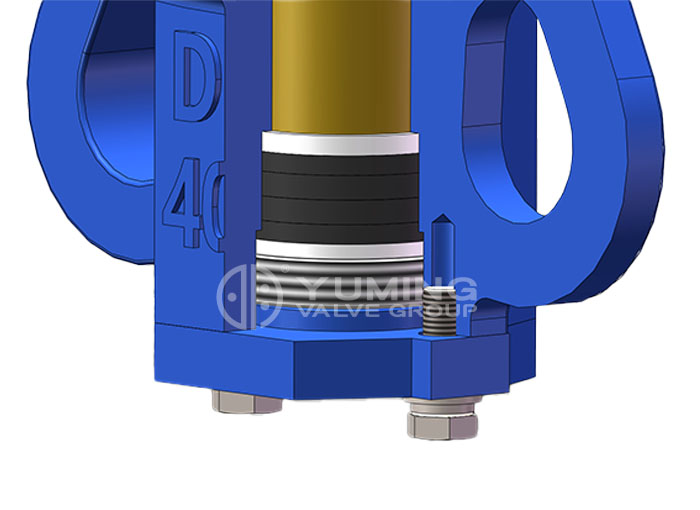

4. Осевое уплотнение: вал поддерживается 4 безмасляными подшипниками, конструкция двойного уплотнения сальника и уплотнительного кольца, меньший крутящий момент и надежное уплотнение; Верхние и нижние отверстия вала клапанов большого диаметра DN350 и выше имеют структуру сальниковой коробки, и уплотнение прижимается сальником для обеспечения герметичности.
5、Поверхностное покрытие: используется эпоксидное порошковое покрытие с сильной адгезией и хорошей устойчивостью к атмосферным воздействиям. Его можно использовать в помещении и на открытом воздухе.
6. Конструкция вала устойчива к выдуванию: бесштифтовой дроссельный клапан имеет конструкцию, препятствующую выдуванию, а электрический привод можно менять под давлением.

РАССЛЕДОВАНИЕ

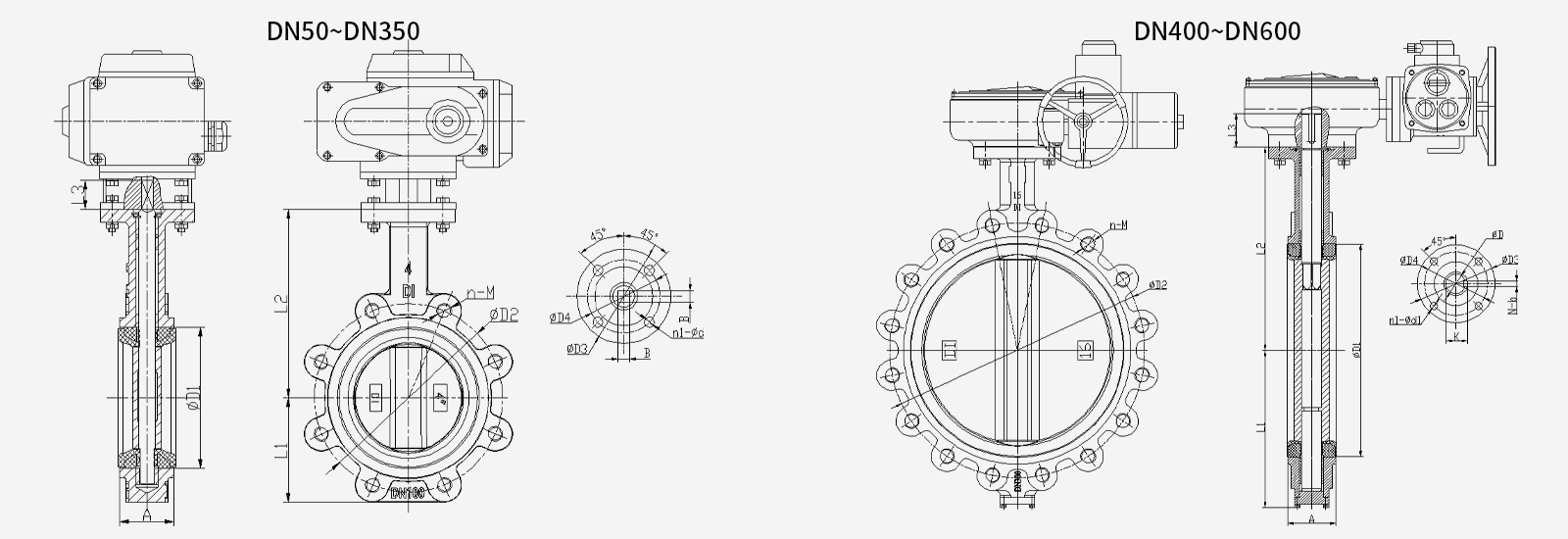

DN40~DN350

DN		A	D1	L1	L2	L3	B	PN16		PN10		150LB		φD3	φD4	n1-φd
								D2	n-M	D2	n-M	D2	n-M
2″	DN50	42	73.3	54	161	25	9	125	4-M16	125	4-M16	120.7	4-5/8″	65	50	4-8
2.5″	DN65	44	86	62	175	25	9	145	4-M16	145	4-M16	139.7	4-5/8″	65	50	4-8
3″	DN80	45	100.9	82	181	25	9	160	8-M16	160	8-M16	152.4	4-5/8″	65	50	4-8
4″	DN100	51.5	132	99	200	28	11	180	8-M16	180	8-M16	190.5	8-5/8″	90	70	4-10
5″	DN125	54	156	114	213	28	14	210	8-M16	210	8-M16	215.9	8-3/4″	90	70	4-10
6″	DN150	55	185	129	236	28	14	240	8-M20	240	8-M20	241.3	8-3/4″	90	70	4-10
8″	DN200	59	235	150	260	33	17	295	12-M20	295	8-M20	298.5	8-3/4″	125	102	4-12
10″	DN250	66	289	186	292	33	22	355	12-M24	350	12-M20	362	12-7/8″	125	102	4-12
12″	DN300	76	341	218	337	33	22	410	12-M24	400	12-M20	431.8	12-7/8″	125	102	4-12
14″	DN350	76	372	242	368	45	22	470	16-M24	460	16-M20	476.3	12-1″	125	102	4-12

DN400~DN800

DN		A	D1	L1	L2	L3	φD	N-b	K	PN16		PN10		150LB		φD3	φD4	n1-φd1
DN		A	D1	L1	L2	L3	φD	N-b	K	D2	n-M	D2	n-M	D2	n-M	φD3	φD4	n1-φd1
16″	DN400	86.5	436	320	403	52	33.15	1-10	36.2	525	16-M27	515	16-M24	539.8	16-1″	175	140	4-18
18″	DN450	104.6	487	351	415	52	38	1-10	41	585	20-M27	565	20-M24	577.9	16-1 1/8″	175	140	4-18
20″	DN500	130	532	386	466	64	41.15	1-12	44.2	650	20-M30	620	20-M24	635	20-1 1/8″	175	140	4-18
24″	DN600	152	651	446	525	70	50.65	1-16	54.7	770	20-M33	725	20-M27	749.3	20-1 1/4″	210	165	4-22
